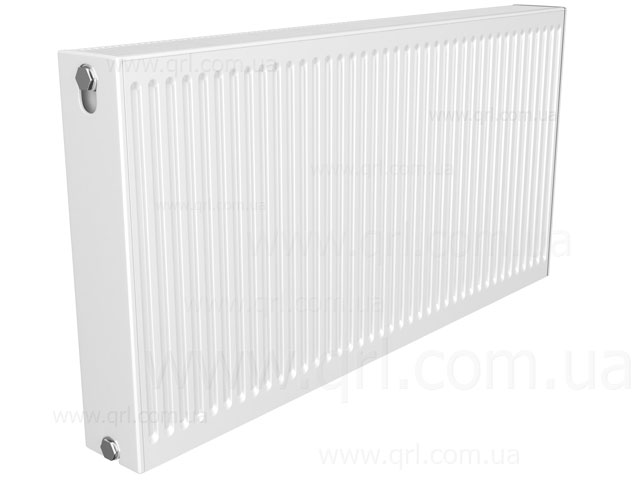

Quattro K22
Модель Quattro K22 - стальной радиатор 22 типа с боковым подключением, высотой от 300 до 900 мм и длиной от 400 до 3000 мм.
![Quattro K22](/pict_mod/cat/9_item_pict_big_quattro-k2x.jpg)
Преимущества
Радиаторы Quinn Quattro отличаются красивой внешней отделкой верхней решетки и декоративной стороны панелей. Эти стальные радиаторы изготовлены из цельного стального листа и имеют безопасные округлые основания без прямых углов и острых сварных швов.
Комплектация
Панельные радиаторы Quinn Quattro имеют 4 соединения (для правого или левого подключения) и комплектуются крепежными металлическими планками (2 шт.), противоударной пластиковой вставкой, заглушками ½" (3 шт.) и краном-воздухоотводчиком.
Технические характеристики
Благодаря своей уникальной конструкции, панельные радиаторы Quattro имеют самый высокий показатель удельной теплоотдачи в своем рыночном сегменте. В радиаторах используются более узкие и плотнее расположенные водные каналы с большим количеством конвекционных панелей, которые приварены непосредственно к каждому водному каналу. Благодаря этому, радиатор быстрее нагревается, а следовательно, и отдает свое тепло.

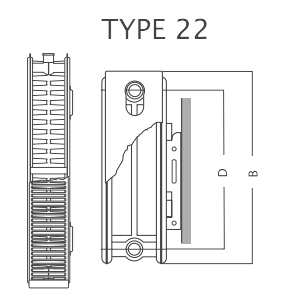

Габариты
![]() |
|
Технические показатели радиатора, длиной 1 метр
H | W1 | W2 | G | V | n |
mm | watt | watt | kg | l | |
300 | 1095 | 1388 | 17,96 | 3,39 | 1,316 |
400 | 1390 | 1762 | 23,92 | 4,39 | 1,3275 |
500 | 1662 | 2107 | 29,89 | 5,38 | 1,3389 |
600 | 1914 | 2426 | 35,85 | 6,38 | 1,3504 |
700 | 2149 | 2724 | 41,82 | 7,37 | 1,3587 |
900 | 2570 | 3257 | 53,75 | 9,36 | 1,3753 |
Тепловая мощность при Δt 90/70°C и температуре воздуха +20°С
H | 300 | 400 | 500 | 600 | 700 | 900 |
D | 253 | 353 | 453 | 553 | 653 | 853 |
мощ. | мощ. | мощ. | мощ. | мощ. | мощ. | |
L | Ватт | Ватт | Ватт | Ватт | Ватт | Ватт |
400 | 705 | 843 | 970 | 1090 | 1303 | |
500 | 694 | 881 | 1053 | 1213 | 1362 | 1629 |
600 | 833 | 1057 | 1264 | 1456 | 1634 | 1954 |
700 | 1233 | 1475 | 1698 | 1907 | 2280 | |
800 | 1110 | 1409 | 1685 | 1941 | 2179 | 2606 |
900 | 1586 | 1896 | 2183 | 2451 | 2932 | |
1000 | 1388 | 1762 | 2107 | 2426 | 2724 | 3257 |
1100 | 1938 | 2317 | 2669 | 2996 | 3583 | |
1200 | 1665 | 2114 | 2528 | 2911 | 3269 | 3909 |
1400 | 1943 | 2466 | 2949 | 3396 | 3813 | 4560 |
1600 | 2221 | 2819 | 3370 | 3881 | 4358 | 5212 |
1800 | 2498 | 3171 | 3792 | 4367 | 4903 | 5863 |
2000 | 2776 | 3524 | 4213 | 4852 | 5448 | |
2200 | 3053 | 3876 | 4634 | 5337 | ||
2400 | 3331 | 4228 | 5056 | 5822 | ||
2600 | 3608 | 4581 | 5477 | 6307 | ||
2800 | 3886 | 4933 | 5898 | 6793 | ||
3000 | 4164 | 5285 | 6320 | 7278 |
